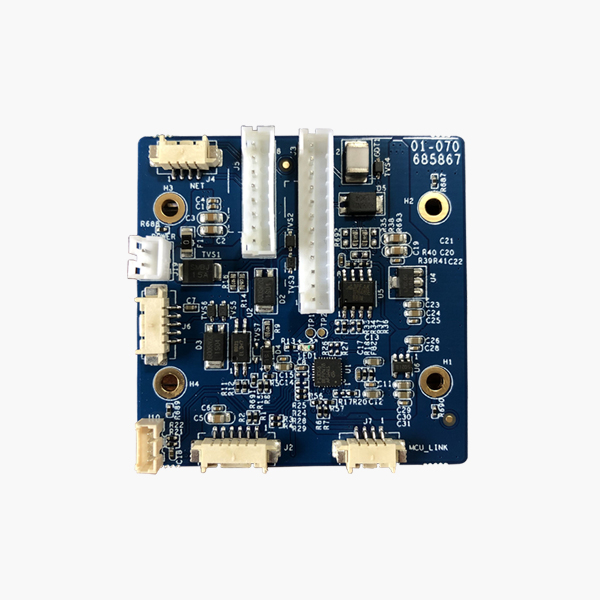

სიგნალიზაციის დაფა სპეციალურად შექმნილია Savgood Network Zoom კამერის მოდულებისთვის.მას შეუძლია გადაიყვანოს კამერის RS232 ინტერფეისი RS485 ინტერფეისად.
ინტერფეისის აღწერა:
ტიპი | Პინ კოდი | PIN-ის სახელი | აღწერა |
J2 (კამერის ინტერფეისის დაბლოკვა) | 1 | UART1_TX | კამერის კონტროლის სერიის Port TX |
2 | UART1_RX | კამერის კონტროლის სერიის პორტი RX | |
3 | UART2_TX | კამერის სერიის Port2 TX | |
4 | UART2_RX | კამერის სერიის Port2 RX | |
5 | GND | GND | |
6 | +12 ვ | DC12V | |
J6 (კამერის ინტერფეისის დაბლოკვა) | 1 | NC | |
2 | GND | GND | |
3 | AUDIO_IN | კამერის აუდიო შეყვანა | |
4 | GND | GND | |
5 | AUDIO_OUT | კამერის აუდიო გამომავალი | |
J4(კამერის ინტერფეისის დაბლოკვა) | 1 | ETHRX- | ქსელი RX- |
2 | ETHRX+ | ქსელი RX+ | |
3 | ETHTX- | ქსელი TX- | |
4 | ETHTX+ | ქსელი TX+ |
ტიპი | Პინ კოდი | PIN-ის სახელი | აღწერა |
J3 | 1 | AUDIO_IN | აუდიო შესვლა |
2 | AUDIO_OUT | აუდიო გამომავალი | |
3 | GND | GND | |
4 | ALARM_IN | სიგნალიზაცია შემოვიდა | |
5 | ALARM_OUT | განგაში | |
6 | ALARM_OUT_TC | სიგნალიზაცია TC | |
7 | GND | GND | |
8 | RS485+ | PT Control, RS485+, Pelco | |
9 | RS485- | PT Control, RS485-, Pelco | |
10 | GND | GND | |
11 | CVBS_OUT | CVBS გამოსვლა | |
12 | GND | GND |
ტიპი | Პინ კოდი | PIN-ის სახელი | აღწერა |
J5 | 1 | +12V_IN | DC 12V + In |
2 | GND | GND | |
3 | NC | ||
4 | NC | ||
5 | ETHTX+ | ქსელი RX- | |
6 | ETHTX- | ქსელი RX+ | |
7 | ETHRX+ | ქსელი TX- | |
8 | ETHRX- | ქსელი TX+ |
ტიპი | Პინ კოდი | PIN-ის სახელი | აღწერა |
J19(Power In) | 1 | +12V_IN | DC 12V + In |
2 | GND | GND |
ტიპი | Პინ კოდი | PIN-ის სახელი | აღწერა |
J10(PT Control Series Port) | 1 | GND | GND |
2 | SD_UART_RX | RS232 RX, Visca პროტოკოლი | |
3 | SD_UART_TX | RS232 TX, Visca პროტოკოლი | |
4 | +3.3 ვ | 3.3 ვ გამომავალი |
