12um 384x288 USB გამომავალი კომპაქტური ზომის თერმული მოდული

მოდელის ნომერი

SG - HTM03U2 - T9

SG - HTM03U2 - T15

თერმული მოდული

სურათის სენსორი

Vox Uncooled Focal თვითმფრინავის მასივები

მაქსიმ. გადაწყვეტა

384 × 288

ჩარჩოს მაჩვენებელი

რეგულირებადი, 6Hz- დან 50 ჰც -მდე

პიქსელის ინტერვალი

12μm

საპასუხო ტალღის ზოლი

8μm- დან 14μm- მდე

Netd

≤ 40mk (@ 25 ° C), f# = 1.0

ობიექტივი (ფოკალური სიგრძე)

9.7 მმ

15.4 მმ

F ნომერი

F1.0

F1.0

Ifov

1.2mrad

0.8mrad

ხედი (H × V)

26.46 ° × 19.81 °

17 ° × 12.8 °

წთ. ფოკუსირება მანძილი

2m

5m

ტემპერატურის გაზომვა

ტემპერატურის დიაპაზონი

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C

ტემპერატურის სიზუსტე

მაქსიმალური (± 2 ° C, ± 2%) გარემოს ტემპერატურაზე 25 ° C და ობიექტის ტემპერატურა 0 ° C- ზე ზემოთ

ტემპერატურის მანძილი

(0.65 × 0.65 მ -ის საფუძველზე)

10 მ (შორეული)

15 მ (შორეული)

თერმოგრაფიული წესი

3 ტემპერატურის გაზომვის წესის ტიპები, 21 წესი (10 ქულა, 10 რეგიონი და 1 ხაზი)

მონაცემთა გამომუშავება

16bit ტემპერატურის მონაცემები

სურათის ჩვენება

კონტრასტის კორექტირება

დიახ

სიკაშკაშის კორექტირება

დიახ

პალიტრები

15 პალიტრები ფერის რეგულირებადი, ნაგულისხმევი თეთრი ცხელი

FFC (ბრტყელი ველის კორექტირება) რეჟიმი

ავტო, სახელმძღვანელო, გარე კორექტირება

DDE

დიახ

გენერალი

ტექნიკის ინტერფეისი

USB2.0 FPC

ძალა

DC 5V ± 5%

ენერგიის მოხმარება

≤0.55W

ვიბრაცია და შოკი

ვიბრაცია: სინუსოიდული ვიბრაცია, 20 მ/წმ ², 3 - ღერძი

შოკი: ნახევარი სინუსური ტალღა, 30 გ/11 ms, 3 - ღერძი 6 - გზა

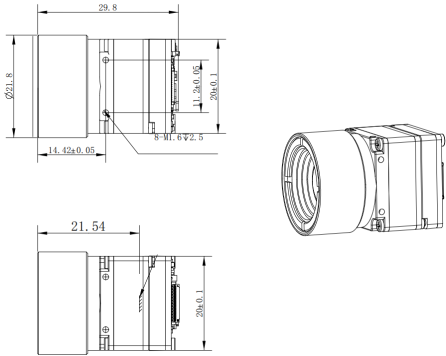

განზომილება

29.8 მმ*20 მმ*20 მმ

29.8 მმ*20 მმ*20 მმ

წონა

≤22 გ

≤22 გ

სამუშაო ტემპერატურა

- 40 ° C ~ 70 ° C
