12um 640x512 USB გამომავალი კომპაქტური ზომის თერმული მოდული
|
მოდელის ნომერი |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
თერმული მოდული |
||||
|
სურათის სენსორი |
Vox Uncooled Focal თვითმფრინავის მასივები |
|||
|
მაქსიმ. გადაწყვეტა |
640 × 512 |
|||
|
ჩარჩოს მაჩვენებელი |
რეგულირებადი, 6Hz- დან 30 ჰც -მდე |
|||
|
პიქსელის ინტერვალი |
12μm |
|||
|
საპასუხო ტალღის ზოლი |
8μm- დან 14μm- მდე |
|||
|
Netd |
≤ 40mk (@ 25 ° C), f# = 1.0 |
|||
|
ობიექტივი (ფოკალური სიგრძე) |
9.1 მმ |
15 მმ |
19 მმ |
25 მმ |
|
F ნომერი |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3mrad |
0.8mrad |
0.6 მრად |
0.48mrad |
|
ხედი (H × V) |
48.3 ° × 38.6 ° |
29.3 ° × 23.4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
წთ. ფოკუსირება მანძილი |
2m |
5m |
7m |
8m |
|
ტემპერატურის გაზომვა |
||||
|
ტემპერატურის დიაპაზონი |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|||
|
ტემპერატურის სიზუსტე |
მაქსიმალური (± 2 ° C, ± 2%) გარემოს ტემპერატურაზე 25 ° C და ობიექტის ტემპერატურა 0 ° C- ზე ზემოთ |
|||
|
ტემპერატურის მანძილი (0.65 × 0.65 მ -ის საფუძველზე) |
10 მ (შორეული) |
15 მ (შორეული) |
20 მ (შორეული) |
25 მ (შორეული) |
|
თერმოგრაფიული წესი |
3 ტემპერატურის გაზომვის წესის ტიპები, 21 წესი (10 ქულა, 10 რეგიონი და 1 ხაზი) |
|||
|
მონაცემთა გამომუშავება |
16bit ტემპერატურის მონაცემები |
|||
|
სურათის ჩვენება |
||||
|
კონტრასტის კორექტირება |
დიახ |
|||
|
სიკაშკაშის კორექტირება |
დიახ |
|||
|
პალიტრები |
15 პალიტრები ფერის რეგულირებადი, ნაგულისხმევი თეთრი ცხელი |
|||
|
FFC (ბრტყელი ველის კორექტირება) რეჟიმი |
ავტო, სახელმძღვანელო, გარე კორექტირება |
|||
|
DDE |
დიახ |
|||
|
გენერალი |
||||
|
ტექნიკის ინტერფეისი |
USB2.0 FPC |
|||
|
ძალა |
DC 5V ± 5% |
|||
|
ენერგიის მოხმარება |
≤0.55W |
≤0.55W |
≤0.55W |
≤0.65W |
|
ვიბრაცია და შოკი |
ვიბრაცია: სინუსოიდული ვიბრაცია, 20 მ/წმ ², 3 - ღერძი შოკი: ნახევარი სინუსური ტალღა, 30 გ/11 ms, 3 - ღერძი 6 - გზა |
|||
|

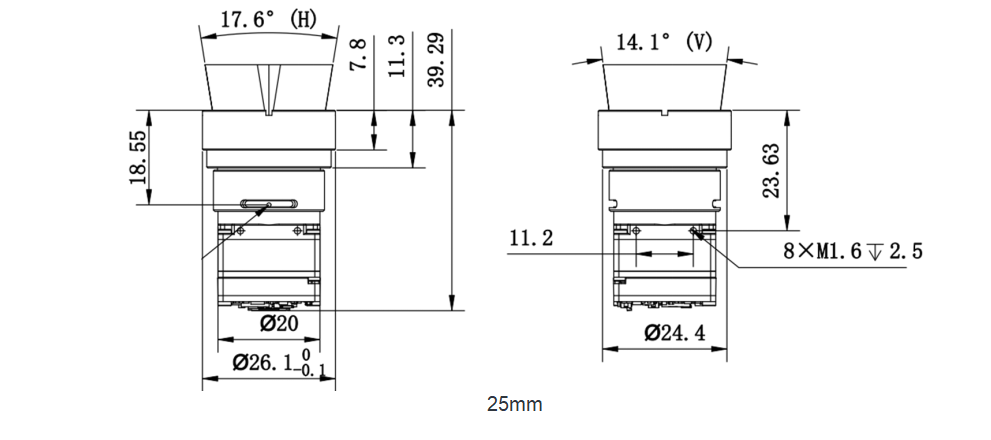

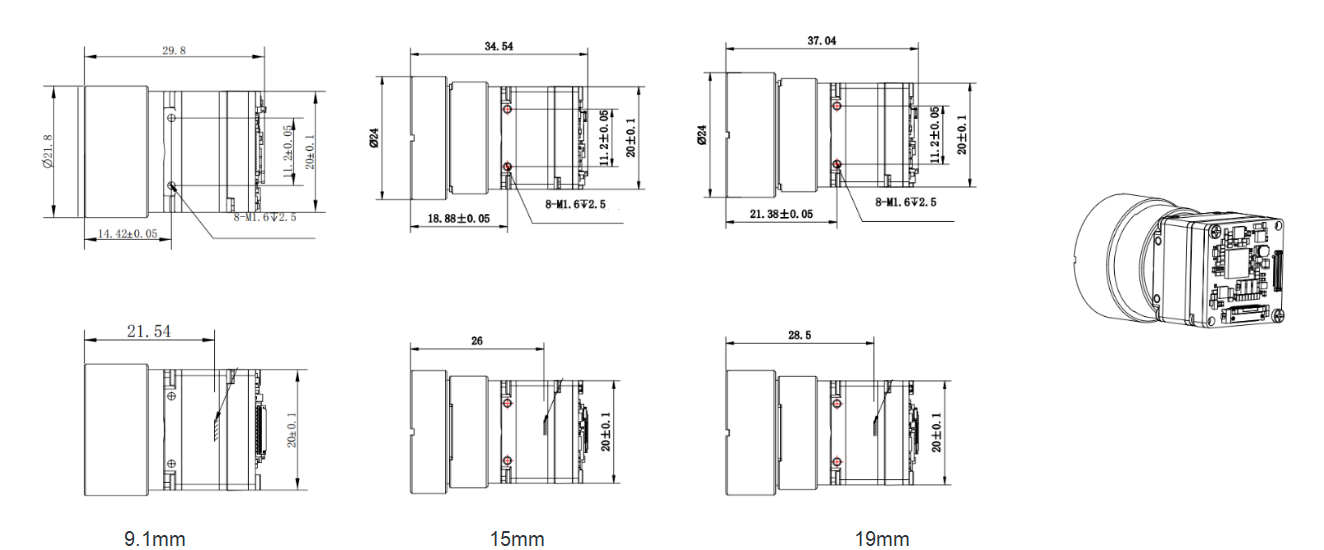

განზომილება (მმ) |
29.8*20*20 მმ |
34.54*20*20 მმ |
37.04*20*20 მმ |
39.29*20*20 მმ |
|
წონა |
≤22 გ |
≤28 გ |
≤32 გ |
≤33 გ |
|
სამუშაო ტემპერატურა |
- 40 ° C ~ 70 ° C |
|||
