1280X1024/640X512 ქსელი და ციფრული ორმაგი გამომავალი SWIR კამერის მოდული
დაზუსტება
ნიმუში | Sg - swz12nd2 - 17510 | Sg - swz06nd2 - 17510 | |
სენსორი | სურათის სენსორი | 1/2 ″ Sony Ingaas Global Shatter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas გლობალური ჩამკეტის SWIR სენსორი IMX991 |
| ეფექტური პიქსელები | დაახლ. 1.34MP | დაახლ. 0.34MP | |
| პიქსელის ზომა | 5μm | ||
ლინზა | საპასუხო ტალღის სიგრძე | 1000 ~ 1700 ნმ | |
| ICR | მხარდაჭერა 2 რეჟიმები: ფართო ჯგუფი: 1000 ~ 1700nmnarrow band: 1450 ~ 1700nm | ||
| ფოკალური სიგრძე | 17 მმ ~ 510 მმ, 30x ოპტიკური მასშტაბირება | ||
| დიაფრაგმა | F2.8 ~ f5.5 | ||
| ხედი | H: 21.3 ° ~ 0.71 °, V: 17.1 ° ~ 0.57 °, დ: 27.1 ° ~ 0.92 ° | H: 11.6 ° ~ 0.37 °, V: 9.3 ° ~ 0.3 °, დ: 14.8 ° ~ 0.47 ° | |
| ყურადღების ფოკუსის მანძილი | 1 მ ~ 10 მ (ფართო ~ ტელე) | ||
| მასშტაბის სიჩქარე | დაახლ. 7S (ოპტიკური ფართო ~ ტელე) | ||
ვიდეო | შეკუმშვა | H.265/H.264/H.264H/MJPEG | |
| გადაწყვეტა | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| ვიდეო ბიტიანი მაჩვენებელი | 32kbps ~ 16Mbps | ||
| აუდიო | AAC / MP2L2 | ||
| LVDS ვიდეო | 25/30/50/60fps@2MP (1920 × 1080) | ||
ქსელი | საცავი | TF ბარათი (256 GB), FTP, NAS | |
| ქსელის პროტოკოლი | ONVIF, HTTP, HTTPS, IPV4, IPV6, RTSP, DDNS, RTP, TCP, UDP | ||
| მულტიკასტი | მხარდაჭერა | ||
| Firmware განახლება (LVD) | მხოლოდ firmware– ის განახლება შესაძლებელია ქსელის პორტის საშუალებით | ||
| ზოგადი მოვლენები | მოძრაობა, Tamper, SD ბარათი, ქსელი | ||
| IV | Tripwire, ჯვრის ღობეების გამოვლენა, შეჭრა, მიტოვებული ობიექტი, სწრაფი - გადაადგილება, პარკირების გამოვლენა, ხალხის შეკრების შეფასება, დაკარგული ობიექტი, გამოვლენა. | ||
| ხმაურის შემცირება | 2d/3D | ||
| ექსპოზიციის რეჟიმი | სახელმძღვანელო, ავტო, დიაფრაგმის პრიორიტეტი, ჩამკეტის პრიორიტეტი | ||
| ექსპოზიციის კომპენსაცია | მხარდაჭერა | ||
| ჩამკეტის სიჩქარე | 1/1 ~ 1/30000S | ||
| ფოკუსის რეჟიმი | ავტო/სახელმძღვანელო/ნახევრად ავტო | ||
| ელექტრონული დეფოგი | მხარდაჭერა | ||
| სითბოს ჰაზის შემცირება | მხარდაჭერა | ||
| ბურუ | მხარდაჭერა | ||
| ეისი | მხარდაჭერა | ||
| ციფრული მასშტაბირება | 16x | ||
| გარე კონტროლი | TTL | ||
| ინტერფეისი | 4Pin Ethernet Port, 6pin სერიული და დენის პორტი, 5pin აუდიო პორტი .30pin LVDS | ||
| საკომუნიკაციო პროტოკოლი | Sony Visca, Pleco D/P | ||
| საოპერაციო პირობები | - 30 ~+60 ° C/20%~ 80%RH | ||
| შენახვის პირობები | - 40 ~+70 ° C/20%~ 95%RH | ||
| ელექტროენერგიის მიწოდება | DC 12V | ||
| ენერგიის მოხმარება (TBD) | AVG: 6W; მაქს: 11W | ||

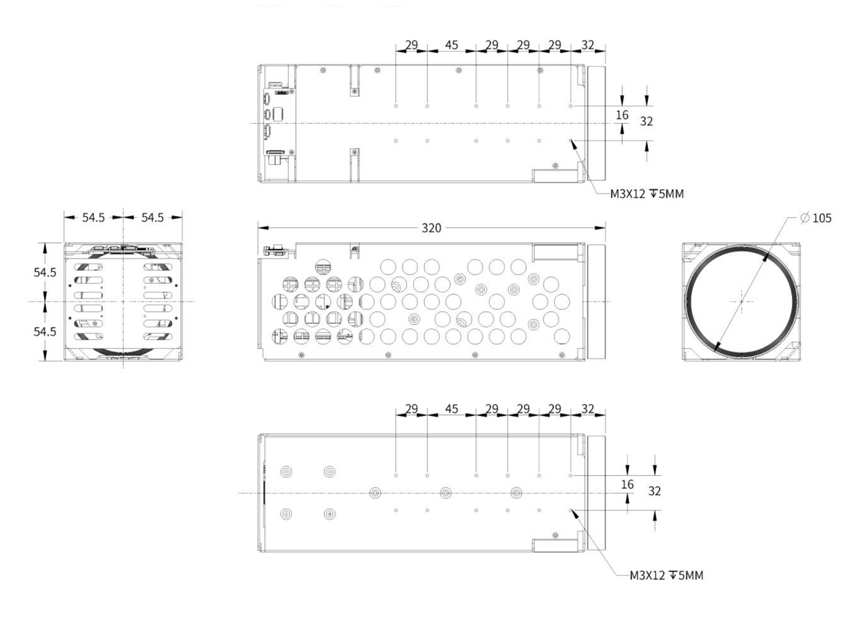

| ზომები (L*W*H) | დაახლ. 320 მმ*109 მმ*109 მმ | ||
| წონა | 3.1 კგ | ||
ქსელის ინტერფეისი
| ტიპი | პინის ნომერი | Pin სახელი | აღწერილობა |
| J2_4Pin Ethernet ინტერფეისი | 1 | Ethrx - | ადაპტირებული Ethernet პორტი, ინტერნეტი RX - |
| 2 | Ethrx+ | ადაპტირებული Ethernet პორტი, ინტერნეტი RX+ | |
| 3 | Ethtx - | ადაპტირებული Ethernet პორტი, ინტერნეტი TX - | |
| 4 | Ethtx+ | ადაპტირებული Ethernet პორტი, ინტერნეტი TX+ | |
| J3_6Pin Power & UART ინტერფეისი | 1 | Dc_in | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL დონე 3.3V, Pelco პროტოკოლი | |
| 4 | TXD1 | TTL დონე 3.3V, Pelco პროტოკოლი | |
| 5 | RXD0 | TTL დონე 3.3V, VISCA პროტოკოლი | |
| 6 | TXD0 | TTL დონე 3.3V, VISCA პროტოკოლი | |
| J1_5pin აუდიო ინტერფეისი | 1 | Audio_out | აუდიო გარეთ (ხაზის გასვლა) |
| 2 | GND | GND | |
| 3 | აუდიო_ინი | აუდიო (ხაზი) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS ინტერფეისი
| ნავსადგური | რიცხვი | Pin სახელი | აღწერილობა |
| J4_30Pin LVDS ინტერფეისი (მსგავსია Sony 30Pin ციფრული ინტერფეისის) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC გამომავალი (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL დონე 3.3V, VISCA პროტოკოლი, იგივე txd0 j3_6pin პორტზე. მაგრამ ვერ დაკავშირება ერთდროულად. | |
| 19 | Uart1_rx | TTL დონე 3.3V, VISCA პროტოკოლი, იგივე RXD0- ზე J3_6Pin პორტზე. მაგრამ ვერ დაკავშირება ერთდროულად. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | TxoutClk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
